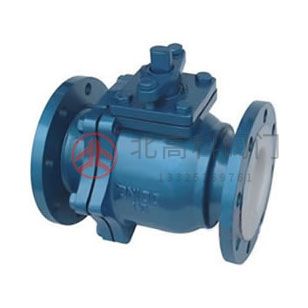

Q41F46 型 PN10、PN16 襯氟球閥

【產品用途】Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、

在線咨詢全國熱線
13325269761

【產品用途】

Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

【產品特點】

1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質

2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護

3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性

4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏

5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修

【執行標準】

設計標準：GB12237

結構長度：GB12221

法蘭標準：JB/T79-94 GB9113.1-26

檢驗試驗：JB/T9092-99

【性能參數】

型號		Q41F₄₆-10	Q41F₄₆-16	Q41F₄₆-10C	Q41F₄₆-16C
工作壓力（MPa）		1.0	1.6	1.0	1.6
適用溫度（℃）		-10～150		-20～150
適用介質		腐蝕性介質
材料	閥體	鑄鐵內襯聚四氟乙烯		鑄鋼內襯聚四氟乙烯
	球體	鑄鋼外包聚四氟乙烯
	密封圈	增強聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

主要外形和連接尺寸

公稱通徑	PN1.6(MPa)主要外形尺寸和連接尺寸							參考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	㎏
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210
