D371X渦輪對夾式蝶閥是一種結構緊湊、操作靈活的閥門，廣泛應用于工業管道系統中。其主要特點包括：
結構緊湊：體積小，重量輕，適合安裝在空間受限的場合。
密封性能優異：采用雙偏心結構，密封性能可靠，使用壽命長。
操作靈活：90°回轉即可完成啟閉，操作扭矩小，省力輕巧。
雙向密封：可實現雙向密封零泄漏，不受介質流向和安裝位置的限制。
適用范圍廣：適用于水、空氣、天然氣、油品及弱腐蝕性流體等多種介質。
耐腐蝕性強：密封副材料選用不銹鋼和丁腈橡膠等，耐老化、耐腐蝕。
D341F46襯氟蝶閥型號說明：
手
動 | D41F4/P (半襯) | 蝸輪 傳 動 | D341F4/P (半襯) |
D41F46/P (半襯) | D341F46/P (半襯) | ||
D41F4 (全襯 ) | D341F4 (全襯) | ||
D41F46 (全襯 ) | D341F46 (全襯) | ||
氣
動 | D641F4/P (半襯) | 電
動 | D941F4/P (半襯) |
D641F46/P (半襯) | D941F46/P (半襯) | ||
D641F4 (全襯) | D941F4 (全襯) | ||
D641F46 (全襯) | D941F46 (全襯) |
D341F46襯氟蝶閥采用標準：
遵循規范 | STANDARD |
設計與制造 | GB 12238(中線) |
結構長度 | GB 12221(短系列) |
法蘭尺寸 | JB78/JB79(或按合同要求) |
壓力試驗 | GB/T 13927 |
標 志 | GB 12220 |
供 貨 | GB/T12252 |
D341F46襯氟蝶閥零部件可選材料：
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超代碳不銹鋼 | ||
Z | C | P | R | Pl | RL | ||
1 | 上、下閥體 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | 35(鍛) | CF8 | CF8M | CF3 | CF3M |
3 | 蝶板軸 | 1Cr13 | 2Cr13 | 1Cr18Ni9Tl | 1Cr18Ni12M02Tl | 00Cr18Ni1O | 00Cr17Ni14M02 |
4 | 襯里層/閥座 | PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烴) | |||||
5 | 0型圈 | FPM(氟橡膠) | |||||
6 | 彈性條 (墊) | Si(硅橡膠) | |||||
7 | 調節定位座 | OCr18Ni9 | OCr18Ni9 | 1Cr18Ni9Tl | 1r18Ni12M02Tl | 00Cr18Ni1O | 00Cr18Ni1 4M02 |
8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
9 | 螺母 | 45 | 45 | 0Cr18Ni9 | OCr18Ni9 | 0Cr18Ni9 | OCr18Ni9 |
1 0 | 手柄渦輪 | ZLl01(鑄造鋁合金)鑄鐵 | |||||

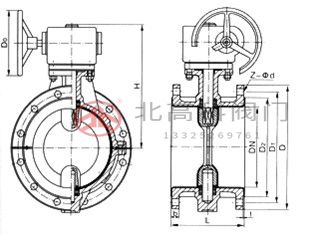

D341F46襯氟蝶閥外形尺寸：
<td style="border-bottom:windo
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN（mm） | L | D | D1 | D2 | f | b | Z-Φd | W | Do | H | WT(Kg) | |
PN1.0MPa | ||||||||||||
40 | 106 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 |
| 140 | 10 | |
50 | 108 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 |
| 160 | 12 | |
65 | 112 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 |
| 165 | 14 | |
80 | 114 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 250 |
| 170 | 16 | |
100 | 127 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 |
| 180 | 18 | |
125 | 140 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 300 |
| 275 | 20 | |
150 | 140 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 |
| 200 | 295 | 38 | |
200 | 152 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 |
| 200 | 320 | 74 | |
250 | 250 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 |
| 240 | 385 | 105 | |
300 | 270 | 440 | 400 | 368 | 3 | 28 | 12-Φ23 |
| 240 | 390 | 142 | |
350 | 290 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 |
| 240 | 460 | 179 | |
400 | 310 | 565 | 515 | 482 | 4 | 32 | 16-Φ25 |
| 280 | 510 | 220 | |
450 | 330 | 615 | ||||||||||
<
<
<
<
<
<
<
<
<
<
