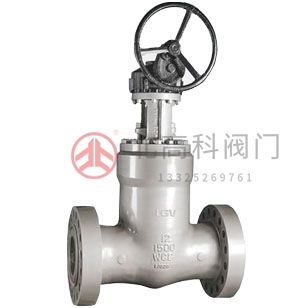

『Z60Y,Z61Y,Z62Y高溫高壓電站閘閥』適用于各種輕重工業及樓宇管道?！鹃l閥】應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
產品名稱 | 高溫高壓電站閘閥 |
產品型號 | Z60Y、Z61Y、Z62Y |
公稱通徑 | DN50-500 |
壓力范圍 | 1.6MPa-32.0MPa |
閥體材質 | 鑄鋼、不銹鋼 |
Z60Y、Z61Y、Z62Y高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變?cè)O(shè)計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
主要零件的材料說明：
零件名稱 | 材料牌號 | |||
閥體 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閘板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閥座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥桿 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增強柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封環 | S軟鋼(增強柔性石墨) | S軟鋼 | F軟鋼 | |
空桿螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
適用溫度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
產品型號：『Z962H-200』『Z962Y-250』『Z960Y-250』『Z960Y-320』『Z962Y-P54/100V』『Z962Y-P54/140V』『Z960Y-P54/140V』『Z960Y-P54/170V』
注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、電站閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，電站閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。
主要尺寸及重量：
型號 | 公稱通徑 DN （ mm ） | 主要尺寸（ mm ） | 重量（ kg ） | ||
L | D1 | D2 | |||
Z962H-200 | 150 | 650 | 164 | 200 | 420 |
175 | 750 | 186 | 223 | 526 | |
200 | 800 | 200 | 262 | 550 | |
225 | 850 | 233 | 282 | 595 | |
250 | 950 | 275 | 325 | 1210 | |
300 | 1200 | 312 | 380 | 2100 | |
Z962H-250 | 150 | 700 | 150 | 200 | 420 |
175 | 750 | 175 | 223 | 530 | |
200 | 800 | 200 | 262 | 560 | |
225 | 850 | 220 | 282 | 600 | |
250 | 950 | 265 | 325 | 1220 | |
300 | 1194 | 305 | 380 | 2120 | |
Z960Y-320 | 150 | 700 | 150 | 200 | 615 |
175 | 750 | 170 | 225 | 680 | |
200 | 800 | 200 | 262 | 695 | |
225 | 850 | 207 | 283 | 700 | |
250 | 950 | 250 | 325 | 1460 | |
300 | 1245 | 265 | 377 | 2650 | |
產品安裝以及維護：
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板電站閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的電站閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4、帶傳動機構的電站閘閥，按產品使用說明書的規定安裝。
5、如果電站閥門經常開關使用 , 每月至少潤滑一次。
<
<
<
<
<
<
<
<
<
<
