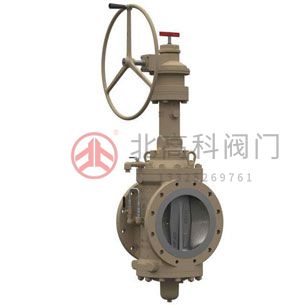

美標卡套式旋塞閥X41F-150LB主要性能規范
型號 | 壓力級 | 試驗壓力PS(MPa) | 適用介質 | 適用溫度（℃） | ||
殼體 | 密封（水） | 低壓密封（氣） | ||||
X41F-150(Lb)C | 150 | 3.0 | 2.2 | 0.5-0.7 | 水、蒸汽、油品等 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
X41F-150(Lb)P | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
X41F-150(Lb)R | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
主要執行標準
項目 | 設計 | 壓力－溫度基準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
標準 | ANSI B16.34.AP1600 | ANSI B 16.34 | ANSI B 16.10 | ANSI B 16.5 | API598 |
主要尺寸
壓力 | 公稱通徑DN | 尺寸 | ||||||||
(ln) | (mm) | D | D1 | D2 | L | H | do | b-f | z-Φd | |
150Lb | 1/2 | 15 | 89 | 60.5 | 35 | 108 | 110 | 150 | 12-2 | 4-Φ15 |
3/4 | 20 | 98 | 70 | 43 | 117 | 115 | 150 | 12-2 | 4-Φ15 | |
1 | 25 | 108 | 79.5 | 51 | 127 | 115 | 180 | 12-2 | 4-Φ15 | |
11/4 | 32 | 117 | 89 | 64 | 140 | 135 | 270 | 13-2 | 4-Φ15 | |
11/2 | 40 | 127 | 98.5 | 73 | 165 | 140 | 280 | 15-2 | 4-Φ15 | |
2 | 50 | 152 | 120.5 | 92 | 178 | 150 | 300 | 16-2 | 4-Φ19 | |
21/2 | 65 | 178 | 139.5 | 105 | 190 | 165 | 350 | 18-2 | 4-Φ19 | |
3 | 80 | 190 | 152.5 | 127 | 203 | 180 | 400 | 19-2 | 4-Φ19 | |
4 | 100 | 229 | 190.5 | 157 | 229 | 380 | - | 24-2 | 4-Φ19 | |
5 | 125 | 254 | 216 | 186 | 254 | 460 | - | 25-2 | 8-Φ22 | |
6 | 150 | 279 | 241.5 | 216 | 267 | 520 | - | 27-2 | 8-Φ22 | |
8 | 200 | 343 | 298.5 | 270 | 292 | 580 | - | 30-2 | 8-Φ22 | |
<
<
<
<
<
<
<
<
<
<
