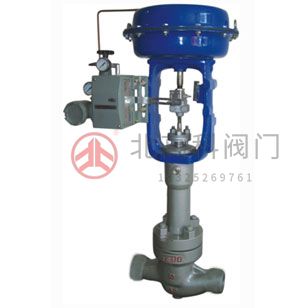

GVPS型高壓?jiǎn)巫{(diào)節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小、流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。

調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

本產品符合GB/T4213-92。

主要技術參數和性能指標

型式：?jiǎn)巫T造球形閥

公稱通徑：25/40/50/80mm

JIS63K

連接形式：法蘭連接 RF、RJ

法蘭標準 JIS B2201-1984

焊接連接 嵌接焊SW（25~80mm） 對接焊BW（80mm）

材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TI、ZG316L等）

上閥蓋：常溫型（P）：-5-+230℃

伸長I型（EI）：+230~+560℃

壓蓋型式：螺栓押金式

填料：V型聚四氟乙烯調料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：?jiǎn)巫ㄈ烷y芯

流量特征：等百分比特性（%C）和線性特性（LC）

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18/316L）、不銹鋼堆焊司鈦萊合金、鈦和耐腐蝕合金等

執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：20-100/40-200/80-240KPn（LHA、LVA5型），190-250/100-300/100-350KPn（LVA6型）

供氣壓力：260-400KPn（LHA型）、260-280KPn（LVA5型）、280-400KPn（LVA6型）、300-500KPn（LVP型）

氣源接口Rc1/4

環境溫度：-30-+70℃

閥作用型式

用正作用或反作用執行機構實現發的氣關式或氣開式

附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

泄漏量：金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

回差：帶定位器 小于全行程的1%

基本誤差：帶定位器 小于全行程的±1%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50:1

訂貨須知：訂貨時請?zhí)顚?xiě)《規格書》或注明一下內容：

1.產品型號

2.公稱壓力

3.公稱通徑、額定流量系數Kv

4.信號壓力、彈簧范圍

5.流量特性

6.閥的開關方式

7.介質工作溫度范圍

8.閥體、閥芯材料

9.是否帶附件，說明附件型號

10.是否有其他特殊要求
