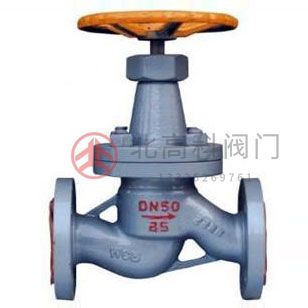

高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
高壓截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
一、主要用途：
北高科氣動高壓截止閥采用雙作用氣缸，挺揚公司利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
二、應用規范 ：
設計與制造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
合金鋼 | Q/ZB66 | |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |
三、結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Slite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
四、主要零件材料及主要用途：
閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
ZGlCrl8Ni9Ti | 0Crl8Ni9Ti | Slite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | |
ZGlCrl8Ni2Mo2Ti | CF8M | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸類、 | 200 | |
ZG00Crl7Nil4M02 | CF3M | S1ite6 | 316L | PTFE | 磷酸類、 | 200 | |
ZGlCr5MO | ZGlCr5MO | S1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
五、氣動高壓截止閥主要外形尺寸、連接尺寸及質量：
公稱壓力 | 公稱通徑 | 標準值 | 參考值 | |||||||||
L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | ||
1．6 | 50 | 230 | 160 | 125 | 100 |
| 16 | 3 |
| 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 232 | 690 | |
80 | 310 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 232 | 715 | |
100 | 350 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 232 | 770 | |
125 | 400 | 254 | 210 | 185 |
| 22 | 3 |
| 8-φ18 | 283 | 780 | |
150 | 480 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 283 | 810 | |
200 | 600 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 283 | 967 | |
250 | 622 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 283 | 1143 | |
300 | 698 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 283 | 1292 | |
2.5 | 50 | 230 | 160 | 125 | 100 |
| 20 | 3 |
| 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 |
| 22 | 3 |
| 8-φ18 | 232 | 690 | |
80 | 310 | 195 | 160 | 135 |
| 22 | 3 |
| 8-φ18 | 232 | 715 | |
100 | 350 | 230 | 190 | 160 |
| 24 | 3 |
| 8-φ23 | 232 | 770 | |
125 | 400 | 270 | 220 | 188 |
| 28 | 3 |
| 8-φ25 | 283 | 780 | |
150 | 480 | 300 | 250 | 218 |
| 30 | 3 |
| 8-φ25 | 283 | 810 | |
200 | 600 | 360 | 310 | 278 |
| 34 | 3 |
| 12-φ25 | 283 | 967 | |
250 | 622 | 425 | 370 | 332 |
| 36 | 3 |
| 12-φ30 | 283 | 1143 | |
300 | 698 | 485 | 430 | 390 |
| 40 | 4 |
| 16-φ30 | 283 | 1292 | |
4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |
<
<
<
<
<
<
<
<
<
<
