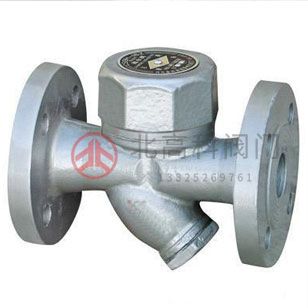

圓盤式蒸汽疏水閥CS19H、CS69H是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
圓盤式蒸汽疏水閥主要零件材料
部件名稱 | 材料 |
閥體閥蓋 | WCB |
膜盒 | 1Cr18Ni9Ti |
膜片 | 哈氏合金 |
閥座 | 3Cr13 |
過濾網 | 1Cr18Ni9Ti |
圓盤式蒸汽疏水閥主要外型及連接尺寸
產品型號 | 通徑 (mm) | 連接方式 | 閥體材料 | 工作壓力 | 最高允許溫度℃ | 外形尺寸 (mm) | |||
L | H1 | H2 | W | ||||||
CS46H-16C | 15-20 | 法蘭 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
<
<
<
<
<
<
<
<
<
<
