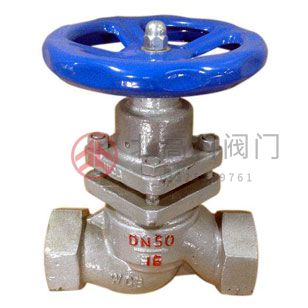

非金屬密封鑄鐵柱塞閥U41SM16Z

概述非金屬密封鑄鐵柱塞閥U41SM16Z使用在石油、化工、化肥等長輸管線系統中時，絕大部份時間是在室外使用而往往又是常開式，這樣相當長的一段車光螺紋的閥桿裸露出

在線咨詢全國熱線
13325269761

概述

非金屬密封鑄鐵柱塞閥U41SM16Z使用在石油、化工、化肥等長輸管線系統中時，絕大部份時間是在室外使用而往往又是常開式，這樣相當長的一段車光螺紋的閥桿裸露出來，造成風沙侵蝕，容易損壞，而暗桿柱塞閥閥桿永遠處于閥內，保護了閥桿不增加閥門高度，安裝于操作窨小的地方極為有利。

適用范圍

當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

主要連接、結構尺寸

DN(mm) 尺寸	UA41SM-16（C）? UA41H-16C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	485	622	698	787	914
H	170	190	200	230	260	280	300	350	400	420	510	590	710	830	950	1080
W	100	100	120	146	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	100	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸	UA41SM-25（C）? UA41H-25C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	125	135	160	188	218	278	332	390	448	505
t	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
