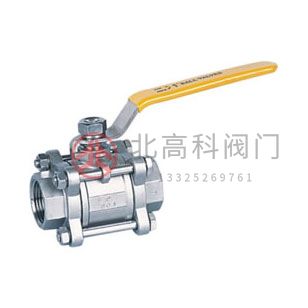

Q11F 型 PN16~PN63 三片式內螺紋球閥

【產品用途】Q11F 型 PN16~PN63 三片式內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上

在線咨詢全國熱線
13325269761

【產品用途】

Q11F 型 PN16~PN63 三片式內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

主要外形和連接尺寸

公稱通徑	管螺紋	尺寸						重量WT（g）
公稱通徑	管螺紋	d	L	W	H	E	D	D
6	1/4’	8	60	110	56	11.5	30	320
10	3/8’	18	60	110	58	11.5	31	320
15	1/2’	10.5	60	110	58	14	32	350
20	3/4’	13	67.5	110	62	15	38	430
25	1’	17	73	110	68	15	45	570
32	1 1/4’	22	90	150	75	18	53.4	1000
40	1 1/2’	25	97.5	150	83	19	63	1550
50	2’	32	112	150	90	19	73	2170
65	2 1/2’	40	132	180	95	21	92	3625
80	3’	50	156	220	100	27	109	5800
100	4’	65	196	250	115	29	138	7200
