產品說明

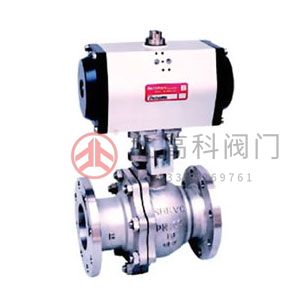

Q641F、Q641Y 型 PN16~PN63 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。
產品性能參數
| 型號 | PN | 工作壓力 /MPa | 適用溫度 /℃ | 適用介質 |
|---|---|---|---|---|
| Q641F-16C | 16 | 1.6 | ≤180 | 水、氣、油 |
| Q641F-25 | 25 | 2.5 | ||
| Q641F-40 | 40 | 4.0 | ||
| Q641Y-16C | 16 | 1.6 | ≤425 | 水、氣、油含顆粒介質 |
| Q641Y-25 | 25 | 2.5 | ||
| Q641Y-40 | 40 | 4.0 | ||
| Q641F-16P | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25P | 25 | 2.5 | ||
| Q641F-40P | 40 | 4.0 | ||
| Q641Y-16P | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25P | 25 | 2.5 | ||
| Q641Y-40P | 40 | 4.0 | ||
| Q641F-16R | 16 | 1.6 | ≤180 | 硝酸類 |
| Q641F-25R | 25 | 2.5 | ||
| Q641F-40R | 40 | 4.0 | ||
| Q641Y-16R | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q641Y-25R | 25 | 2.5 | ||
| Q641Y-40R | 40 | 4.0 | ||
| Q641F-16I | 16 | 1.6 | -29~150 | 水、蒸汽、油品等 |
| Q641F-25I | 25 | 2.5 | ||
| Q641F-40I | 40 | 4.0 | ||
| Q641F-63I | 63 | 6.3 |
產品零部件材料
| DN | L | D | H | H1 | L0 | 重量/kg |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 185 | 39 | 140 | 6 |
| 20 | 130 | 105 | 189 | 43 | 140 | 7 |
| 25 | 140 | 115 | 210 | 48 | 158 | 8 |
| 32 | 165 | 135 | 265 | 58 | 211 | 12 |
| 40 | 165 | 145 | 260 | 62.5 | 211 | 14 |
| 50 | 200 | 160 | 295 | 76 | 211 | 18 |
| 65 | 220 | 180 | 340 | 86 | 268 | 26 |
| 80 | 250 | 195 | 355 | 100 | 268 | 34 |
| 100 | 280 | 215 | 430 | 131 | 408 | 61 |
| 125 | 320 | 245 | 465 | 148 | 408 | 104 |
| 150 | 360 | 280 | 580 | 173 | 543 | 158 |
| 200 | 457 | 335 | 710 | 219 | 684 | 276 |
| 250 | 533 | 405 | 790 | 260 | 684 | 425 |
| 300 | 610 | 460 | 870 | 305 | 684 | 580 |
