復合式排氣閥用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求，其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

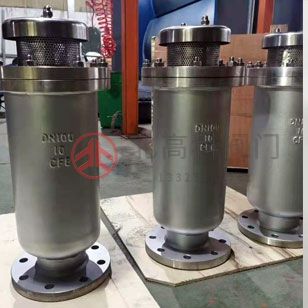

一、SCAR污水復合式排氣閥產品概述
SCAR污水復合式排氣閥是在CARX復合式排氣閥原理基礎上，將結構略作改進，被設計成杠桿把浮球控制在其下面，使污物只能在閥體下部，而不會纏繞在上部排氣口上，影響密封性能。該閥特別適合安裝在污水管路系統的頂端或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線達到正常運轉。如不裝此閥，管道隨時會出現閉氣，使污水流速受到影響，甚至?xí)袛?，?dāng)出現停電、停泵，管內水流空或遇管內產生負壓時，還會引起管道振動或破裂。
SCAR污水復合式排氣閥能進行微量排氣和大量進排氣。當污水開始進入管道時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，污水進入閥內，浮球被浮起上升并帶動塞頭關閉，停止大量排氣；當管內水正常輸送時，自然會有少量空氣聚集到管內上部，待其達到一定程度，閥內污水位下降，浮球隨之下降，此時空氣則由小孔排出；當出現停電、停泵，管內水流空或遇管內產生負壓時，此時塞頭迅速開啟，吸入大量空氣，確保管線安全。
二、SCAR污水復合式排氣閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
3 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M |
4 | 塞 頭 | ZCuAl10Fe3 | ZCuAl10Fe3 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
5 | 頂 塞 | ZCuAl10Fe3+橡膠 | ZCuAl10Fe3+橡膠 | 0Cr18Ni9+橡膠 | 0Cr17Ni12Mo2+橡膠 |
6 | 浮 球 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
7 | 墊 圈 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 杠 桿 架 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
9 | 杠 桿 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
10 | 閥 瓣 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
三、SCAR污水復合式排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | GB/T 36523-2018 供水管道復合式高速排氣進氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | GB/T 36523-2018 供水管道復合式高速排氣進氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
工作介質 | 污水、清水、原水等 | |||
四、SCAR污水復合式排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
H | D | D1 | Z-Φd | ||
1.0-1.6 | 50 | 495 | 160 | 125 | 4-18 |
80 | 600 | 195 | 160 | 4-18 | |
100 | 760 | 215 | 180 | 8-18 | |
150 | 860 | 280 | 240 | 8-22 | |
200 | 1010 | 335 | 295 | 8-22 | |
250 | 1210 | 390 | 350 | 12-22 | |
五、SCAR污水復合式排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
