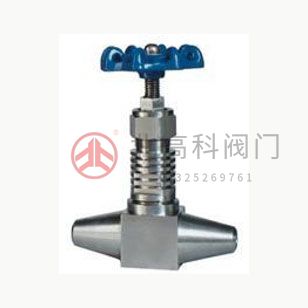

高溫截止閥密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長;高溫截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度.
高溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
一、高溫截止閥試驗壓力：
高溫截止閥公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
高溫截止閥殼體強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
高溫截止閥上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
高溫截止閥密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
二、高溫截止閥使用范圍：
高溫截止閥型號 | 高溫截止閥適用介質 | 高溫截止閥適用溫度（℃） |
J41(H.Y)-C型 | 水、蒸汽、油品Water,steam,oilgoods | ≤425℃ |
J41Y-I型 | 水、蒸汽、油品Water,steam,oilgoods | ≤550℃ |
三、高溫截止閥主要零部件材質：
型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
J61H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
J61W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨、四氟 |
J61Y-160V | 12CrMov | 12CrMov | 12CrMov | 20# | 柔性石墨、四氟 |
四、高溫截止閥主要外形連接尺寸：
高溫截止閥規格 | L | H | Do |
DN6 | 100 | 110 | 70 |
DN10 | 120 | 145 | 80 |
DN15 | 140 | 165 | 110 |
DN20 | 160 | 180 | 130 |
DN25 | 180 | 220 | 150 |
<
<
<
<
<
<
<
<
<
<
