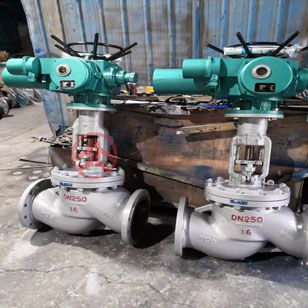

J961Y焊接電站截止閥屬于磅級高溫高壓電站截止閥,適用于ANSI Class1500~3500Lb,工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。電站截止閥適用介質為:水、蒸汽等。
J961Y高溫高壓電動截止閥簡介:
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
一、高溫高壓電站截止閥制造驗收技術標準:
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
二、高溫高壓電站截止閥產品特點
(1)產品設計制造按ANSIB16.34、E101標準,可與進口設備配備使用。
(2)閥門中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。支管兩端為
(3)閥瓣和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成,密封面
(4)閥蓋填料函深度合理,填料加緩蝕劑,密封可靠,開關平穩。
(5)高溫高壓閥門具有上密封結構,保證高溫高壓閥門開啟運行時不經閥桿外漏。
(6)高溫高壓電站截止閥的開啟和關閉由電動裝置來控制,電動裝置分別配有專用電機、減速器、轉矩控制機構,現場操作機構,手、電動切換機構。除就地操作外,還可進行遠距離操作。
三、高溫高壓電站截止閥主要零件材料
零件名稱 | 零部件材料 | ||
閥體 | WCB | WC6 | WC9 |
閥蓋 | 25 | 12Cr1Mo1VA | |
閥板 | 25 | 20Cr1Mo1VA | 20Cr1Mo1VA |
閥桿 | 1Cr17Ni2 | 20Cr1Mo1VA | |
閥座 | 25 | 12Cr1Mo1VA | |
密封副 | STL+STL | STL+STL | STL+STL |
填料 | 柔性石墨 | ||
墊片 | S軟鋼、柔性石墨 | S軟鋼 | F軟鋼 |
適用溫度 | -29-425度 | -29-540度 | |
適用介質 | 水、油品、蒸汽 | 蒸汽、油品 | |
四、高溫高壓電站截止閥主要性能規范
產品型號 | 公稱壓力Lb(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J61HY-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
J61HY-200 | 20 | 30 | 22 | / | / | / | ||
J61HY-250 | 25 | 38 | 28 | / | / | / | ||
J61HY-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
五、J961H高溫高壓電動截止閥主要性能和使用范圍：
產品型號 | 公稱壓力 PN(MPa) | 試驗壓力 (MPa) | 工作壓力 (MPa) | 工作溫度 (℃) | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J961H/Y-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
J961H/Y-200 | 20 | 30 | 22 | / | / | / | ||
J961H/Y-250 | 25 | 38 | 28 | / | / | / | ||
J961H/Y-320 | 32 | 48 | 36 | / | / | / | ||
J961Y-P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||
J961Y-P54/170V | 32 | 48 | 36 | 17 | / | / | ||
J961Y-P55/100V | 25 | 38 | 28 | / | 10 | / | ≤550 | |
J961Y-P55/140V | 32 | 48 | 36 | / | 14 | / | ||
J961Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J961Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J961Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J961Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
六、J961H高溫高壓電動截止閥主要零件材料：
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 緊固件 |
J961H型 | 25 WCB | 25 WCB | 鉻不銹鋼鉻 鉬鋁鋼氮化 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性 石墨 | 鋁青銅 | 碳鋼 鉻鉬鋼 |
七、J961H高溫高壓電動截止閥 產品外形圖及主要連接尺寸：
公稱通徑 DN(mm) | 連接尺寸 (mm) | |||||
L | D1 | D2 | D3 | H | ||
15 | 150 | 17 | 36 | / | 375° | 518 |
20 | 135170 | 22 | 42 | / | 375° | 518 |
25 | 135170 | 26 | 42 | / | 375° | 518 |
32 | 170180 | 31 | 44 | / | 375° | 560 |
40 | 230 | 38 | 60 | / | 375° | 545 |
50(1) | 250 | 50 | 82 | / | 32° | 728 |
50(2) | 320350 | 50 | 82 | / | 32° | 748 |
65 | 370260 | 69 | 100 | 110 | 32° | 829 |
80 | 400430470 | 84 | 108 | 130 | 32° | 898 |
100 | 455560 | 107 | 144 | 165 | 32° | 913 |
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V | ||||||
15 | 150 | 17 | 40 | / | 375° | 518 |
20 | 135170 | 22 | 46 | / | 375° | 518 |
25 | 135170 | 26 | 46 | / | 375° | 518 |
32 | 170180 | 31 | 49 | / | 375° | 560 |
40 | 230 | 38 | 60 | / | 375° | 545 |
50(1) | 250 | 50 | 90 | / | 32° | 728 |
50(2) | 320350 | 50 | 90 | / | 32° | 748 |
65 | 370260 | 69 | 104 | 115 | 32° | 829 |
80 | 400430470 | 84 | 110 | 140 | 32° | 898 |
100 | 455560 | 107 | 148 | 170 | 32° | 913 |
<
<
<
<
<
<
<
<
<
<
