波紋管減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口 壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
波紋管減壓閥為減壓閥門的一類。本類閥門在管道中一般應當水平安裝。

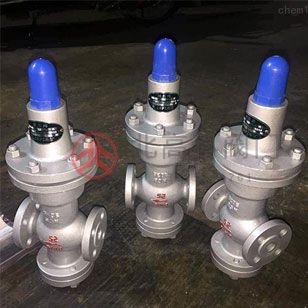

一、Y44H波紋管減壓閥產品概述
Y44H波紋管減壓閥是一種由閥體、閥蓋、閥座、閥瓣、波紋管、調節彈簧等零部件組成，采用波紋管作敏感元件來帶動閥瓣運動的直接作用式減壓閥，其利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥瓣開度，使通過閥后的介質壓力保持在一定的范圍內，實現減壓穩壓功能。本產品通過調節調節螺栓設定出口壓力，調壓、穩壓動作靈敏平衡，特別適合于溫度在200℃以下的蒸汽、氣體和液體介質的管路上使用。
Y44H波紋管減壓閥主要是通過閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑向力，使波紋管疊紋變形，閥桿將閥瓣頂開，使介質通過閥體密封圈補充閥后壓力的降低。
二、Y44H波紋管減壓閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 316 | 316L |
6 | 波 紋 管 | 1Cr18Ni9Ti | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
7 | 導 向 座 | 2Cr13 | 304 | 316 | 316L |
8 | 波紋管墊 | 2Cr13 | 304 | 316 | 316L |
9 | 主閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
10 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、Y44H波紋管減壓閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
最高進口壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.0 |
出口壓力范圍(MPa) | 0.05~0.4 | 0.1~0.8 | 0.1~1.0 | — |
最小壓差(MPa) | 0.1 | 0.15 | 0.15 | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、ANSI B16.5-2013等 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |||
四、Y44H波紋管減壓閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | H | H1 | D0 | ||
0.6-1.6 | 15 | 140 | 290 | 90 | — |
20 | 140 | 295 | 98 | — | |
25 | 160 | 295 | 110 | — | |
32 | 180 | 295 | 110 | — | |
40 | 200 | 325 | 125 | — | |
50 | 230 | 325 | 125 | — | |
65 | 280 | 325 | 130 | — | |
80 | 310 | 380 | 160 | — | |
100 | 350 | 380 | 170 | — | |

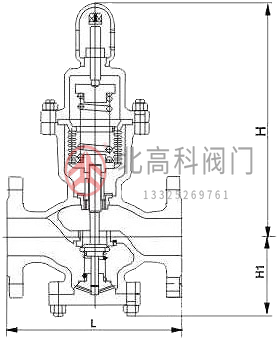

五、Y44H波紋管減壓閥結構圖
<
<
<
<
<
<
<
<
<
<
