高靈敏度蒸汽減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
高靈敏度蒸汽減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

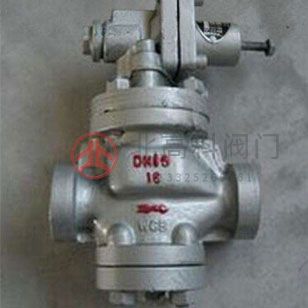

一、YG43H高靈敏度蒸汽減壓閥產品概況
YG43H高靈敏度蒸汽減壓閥是一種由主閥和導閥兩部分構成的先導活塞式減壓閥。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等部件組成。其通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，經過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品順時針旋轉調節螺釘，閥瓣為開啟狀態。
YG43H高靈敏度蒸汽減壓閥在普通減壓閥基礎上加大了活塞面積，改變了節流結構和密封形式，改進了導閥結構和調節彈簧形式，從而提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差；改善了流線分布，降低了噪聲；改進了密封面結構，延長了密封面壽命。本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
二、YG43H高靈敏度蒸汽減壓閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 316 | 316L |
6 | 缸 套 | ZCuAl10Fe3 | 304 | 316 | 316L |
7 | 活 塞 | ZCuAl10Fe3 | 304 | 316 | 316L |
8 | 導 閥 座 | 2Cr13 | 304 | 316 | 316L |
9 | 導 閥 瓣 | 2Cr13 | 304 | 316 | 316L |
10 | 膜 片 | PH15-7Mo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
11 | 活 塞 環 | PPL | PPL | PPL | PPL |
12 | 主閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
13 | 導閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
14 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、YG43H高靈敏度蒸汽減壓閥性能規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
出口壓力范圍(MPa) | 0.04~0.6 | 0.04~1.0 | — | — |
最小壓差(MPa) | 0.05 | 0.07 | — | — |
設計制造 | GB/T 12244-2006、GB/T 12246-2006 | |||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、ANSI B16.5-2013等 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |||
四、YG43H高靈敏度蒸汽減壓閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | H | H1 | D0 | ||
1.0-2.5 | 15 | 140 | 160 | 65 | — |
20 | 140 | 160 | 65 | — | |
25 | 150 | 168 | 68 | — | |
32 | 180 | 185 | 75 | — | |
40 | 180 | 185 | 78 | — | |
50 | 200 | 193 | 88 | — | |
65 | 230 | 208 | 98 | — | |
80 | 260 | 228 | 117 | — | |
五、YG43H高靈敏度蒸汽減壓閥結構圖
<
<
<
<
<
<
<
<
<
<
