閥門利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。

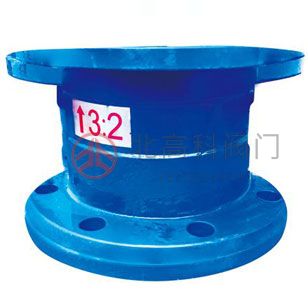

一、Y43X整體型比例式減壓閥產品概述
Y43X整體型比例式減壓閥是由閥體、閥座、導流蓋和活塞等組成，其當閥后用水時，管道內水壓作用于活塞前端，推動活塞后移，閥門開啟，達到平衡位置時，活塞停止移動；當閥后不用水時，減壓閥活塞前移，閥門關閉。該閥活塞的上部有導流蓋、用于布水均勻的需要，也用於安裝密封圈，使閥門在關閉時能完全密封。
Y43X整體型比例式減壓閥活塞在閥體內移動，為防止水流在活塞和閥體間短路而導致減壓閥功能喪失，其采用O形密封圈密封，O型圈在活塞的不斷運動中既要保證密封，又要使活塞能自由移動，因此要求耐磨、耐壓、耐老化，一般用硅橡膠制作，耐熱性能可達120℃，使該閥不僅可應用于給水系統，也可應用于熱水供應系統。
二、Y43X整體型比例式減壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 閥 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
3 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
4 | 限 位 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、Y43X整體型比例式減壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
壓力誤差 | ≤8％ | ||
最小開啟壓力 | 減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa。 | ||
設計制造 | GB/T 21386-2008 比例式減壓閥 | ||
法蘭標準 | GB/T 17241.6-2008、GB/T 15530.1-2008、JB/T 79-2015、GB/T 9113-2010等 | ||
檢驗試驗 | GB/T 21386-2008 比例式減壓閥 | ||
適用介質 | 水或物理性質類似于水的介質 | ||
工作溫度 | 0℃~100℃ | ||
四、Y43X整體型比例式減壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |
L | H | ||
1.0-2.5 | 40 | 85 | — |
50 | 85 | — | |
65 | 102 | — | |
80 | 122 | — | |
100 | 140 | — | |
125 | 160 | — | |
150 | 178 | — | |
200 | 230 | — | |
五、Y43X整體型比例式減壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
