Y系列減壓穩壓閥分為Y110減壓穩壓閥Y416減壓穩壓閥，由于采用了閥后壓力反饋機構，工作中既減動壓、也減靜壓，既可水平安裝，也可垂直安裝。
在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生產中需要減壓的場合。如：壓縮空氣、低溫蒸氣、油類等。

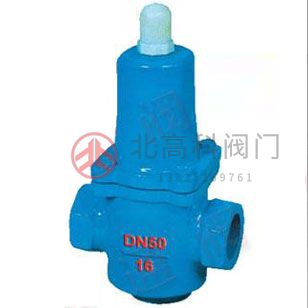

一、Y110X減壓穩壓閥產品概述
Y110X減壓穩壓閥是一種由閥體、閥蓋、彈簧罩、主閥彈簧、活塞、O型圈、密封墊、調節彈簧和膜片等組成的常開型彈簧膜片式壓力調節閥，其閥后出口壓力通過壓力反饋機構傳到橡膠膜片下的閥芯上，使閥瓣和截流口保持相應位置，當達到調定值時，截流口關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯，又打開了截流口進行增壓，保證閥后壓力不超過調定值。由于進口壓力作用面與出口壓力作用面為1:10，閥后0.1MPa的力可以平衡閥前1.0MPa的力，故具有穩壓作用。
本產品閥體進出口兩端為螺紋接口，適用于與管道或管道配件、附件直徑小于等于DN50直接連接，大于DN50的建議選用Y410X或Y416X法蘭連接活塞型減壓穩壓閥。
二、Y110X減壓穩壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M |
3 | 彈 簧 罩 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 主閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 06Cr19Ni10 | 06Cr19Ni10 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
7 | 密 封 墊 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 膜 片 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 |
三、Y110X減壓穩壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
進口壓力(MPa) | — | ＜1.2 | ＜1.6 |
出口壓力(MPa) | — | DN＜50時0.1-1.0 | DN＜50時0.15-1.2 |
出口壓力調節范圍(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||
螺紋標準 | GB/T 7306.1~7306.2-2000等 | ||
檢驗試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||
適用介質 | 空氣或非腐蝕性液體 | ||
工作溫度 | 0℃~100℃ | ||
四、Y110X減壓穩壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | H1 | H2 | G | ||
1.0-2.5 | 15 | 100 | 135 | 41 | 1/2" |
20 | 100 | 135 | 41 | 3/4" | |
25 | 120 | 152 | 45 | 1" | |
32 | 150 | 180 | 53 | 1 1/4" | |
40 | 150 | 196 | 56 | 1 1/2" | |
50 | 180 | 201 | 58 | 2" | |
五、Y110X減壓穩壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
