概述
TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。此類過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。
特點
抗污性強，排污方便；流通面積大，壓力損失??；結構簡單，體積?。亓枯p。
過濾網材質，有奧氏本304、316、316L。
A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

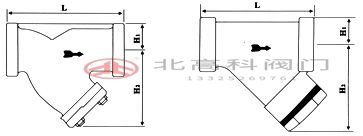

結構示意圖
主要零件部件材料表
| 主要零件部件材料表 | Parts 零件名稱 | Materials 材料 |
|---|---|---|
| Body 閥體 | carbonstoeIStainlessSteeI Fram bronze．brass 碳鋼、不銹鋼、黃、青銅 | |
| Gauze Filter Cap 濾網蓋 | carbonstoelStainlessSloel 碳鋼、不銹鋼 | |
| Filter Core Net 濾芯網 | Stainless Steel 不銹鋼 | |
| Gaske r 墊片 | Metal graphite 金屬石墨 |
技術參數表
| Model 產品型號 | Nominal Diameter(DN) 公稱通徑 | Connection 連接方式 | Nominal Pressure(MPa) 公稱壓力 | Max．AIlowable TMP(℃) 最高允許溫度 | External Dimensions(mm) 外形尺寸 | ||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| ATGN W-16 64A | 15—20 25 | Thread Socket weld 螺紋承插焊 | 1.6—6.4 | 425 | 90 100 | 20 23 | 78 88 |
| ATGN W-16 64A | 32—40 50 | Thread Socket weld 螺紋承插焊 | 1.6—6.4 | 425 | 130 150 | 32 38 | 120 128 |
| ATGN W-16 25A | 65 80 | Thread Socket weld 螺紋承插焊 | 1.6—2.5 | 350 | 210 230 | 44 54 | 180 192 |
| ATGN W-16 25B | 15—20 25 | Thread Socket weld 螺紋承插焊 | 1.6—2.5 | 350 | 75、85 90 | 20 23 | 75 85 |
| ATGN W-16 25B | 32—40 50 | Thread Socket weld 螺紋承插焊 | 1.6—2.5 | 350 | 120 140 | 32 38 | 113 122 |
| ATGN F-16 25C | 15—20 25 | Thread Flange 螺紋法蘭 | 1.6—2.3 | 250 | 85 95 | 22 25 | 78 88 |
| ATGN F-16 25C | 32—40 50 | Thread Flange 螺紋法蘭 | 1.6—2.3 | 250 | 130 150 | 35 40 | 115 125 |
<
<
<
<
<
<
<
<
<
<
