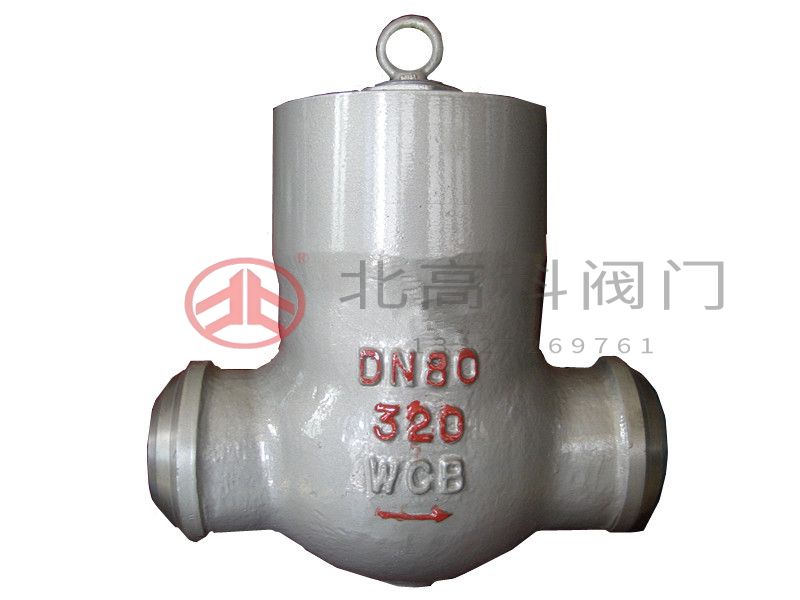

H64H 、H64Y電站止回閥

北高科集團閥門廠生產的H64H 、H64Y電站止回閥用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等

在線咨詢全國熱線
13325269761

北高科集團閥門廠生產的H64H 、H64Y電站止回閥用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。電站止回閥的閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。

產品結構特點：

1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

3.支管兩端為對焊連接，適應不同的接管要求。

4.閥門高溫耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。

5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。

7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。

產品性能參數：

公稱壓力	1.0Mpa-50.0Mp	工作溫度	-196℃-650℃
公稱通徑	DN15-300	法蘭標準	GB/T 17241.6
驅動方式	電動,液動,氣動,手動	連接方式	卡箍,卡套,承插焊,對焊,焊接, 法蘭,外螺紋,內螺紋

產品主要零件材料：

閥體	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥瓣	WCB	WC1	WC6	WC9
搖桿	WCB	WC1	WC6	WC9
閥座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
銷軸	1Cr17Ni2		20Cr1Mo1V1A
填料	增強柔性石墨

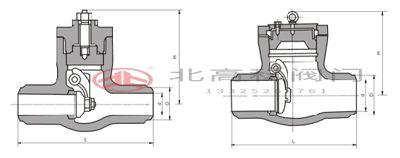

產品主要尺寸：

H64Y-1500Lb

規格DN in	d	L	H	重量
規格DN in	mm			重量
2	56	254	282	57
3	64	305	325	57
4	84	406	350	80
5	100	483	425	115
6	126	559	400	180
8	158	711	490	270
10	200	864	540	430
12	250	991	650	630
14	280	1067	710	1400

H64Y-2000Lb

規格DN in	d	L	H	重量
規格DN in	mm			重量
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb

規格DN in	d	L	H	重量
規格DN in	mm			重量
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400
