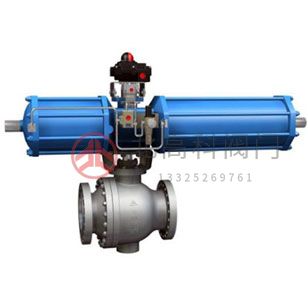

氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。
氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
本公司設計經營的川滬牌氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
■ 主要技術參數
● 閥體
| 閥體形式 | 直通鑄造兩段式閥體 |
|---|---|
| 公稱通徑 | DN15～250mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、焊接式 |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
| 閥芯形式 | O型球體閥芯 |
|---|---|
| 流量特性 | 快開特性 |
● 執行機構
| 執行器型號 | GT、SR、ST、AT、AW系列單(雙)作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■ 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90° | |||||||||||||
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||||||
| 適用溫度 | 對位聚笨：150℃～260℃、金屬閥座：250℃～500℃ | |||||||||||||
■ 主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7MPa | |||||||||
■ 主要零件材料
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
|---|---|---|
| 2 | 右閥體 | WCB、CF8、CF8M、CF3M |
| 3 | 閥座 | (PPL、304、316)+彈簧 |
| 4 | 球體 | 2Cr13、304、316 |
| 5 | 閥桿 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |

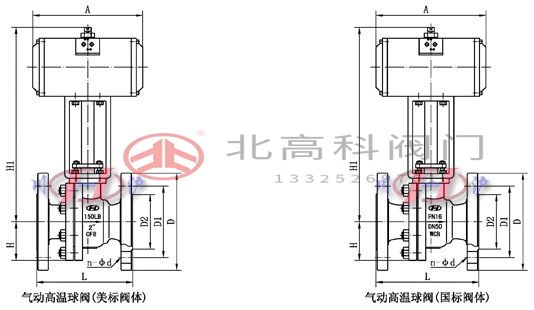

■ 主要外形及連接尺寸
● 國標閥體外形結構尺寸
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根據所配氣動執行機構而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 | |||||||||||||
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
● 美標閥體外形結構尺寸
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根據所配氣動執行機構而定 | |||||||||||||
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
| D1 | 60.3 | 69.8 | 79.5 | 88.9 | 98.4 | 120.6 | 139.7 | 152.4 | 190.5 | 216 | 241.3 | 298.5 | 362 | 432 |
| D2 | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 |
| n-φd | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 |
| A、A1 | 根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 | |||||||||||||
注：以上參數均以國標ANSI150LB為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
<
<
<
<
<
<
<
<
<
<
