高溫止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

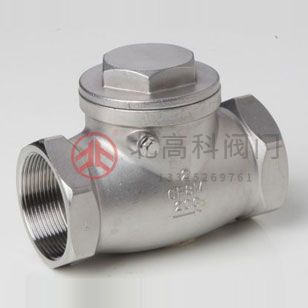

其中內螺紋止回閥，蝶式止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。
本閥門用于工業管道上作阻止介質逆流的裝置。
H44H高溫止回閥產品概述:
高溫止回閥是靠啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。高溫止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
高溫止回閥 壓力試驗參數：
公稱壓力 | 殼體材料 | 試驗壓力(Mpa) | |||||
WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 | 氣體密封 | |
1.6 | H44H-16C | H44Y-16I | H44W-16P | H44W-16R | 2.4 | 1.8 | |
2.5 | H44H-25 | H44Y-25I | H44W-25P | H44W-25R | 3.8 | 2.8 | |
4.0 | H44H-40 | H44Y-40I | H44W-40P | H44W-40R | 6.0 | 4.4 | |
6.4 | H44H-64 | H44Y-64I | H44W-64P | H44W-64R | 9.6 | 7.1 | |
10.0 | H44H-100 | H44Y-100I | H44W-100P | H44W-100R | 15.0 | 11.0 | |
適用溫度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | ||
適用介質 | 水蒸氣、油品等 | 水蒸氣、油品等 | 硝酸等 | 醋酸等 | |||
高溫止回閥 零件材料參數：
零件名稱 | 材料牌名 | |||
閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
銷軸 | 2Crl3 | 2Crl3 | 1Cr18Ni9Ti | 1Cr18Ni12MO2Ti |
墊片 | 石墨纏繞墊片 | 石墨纏繞墊片 | 聚四氟乙稀纏繞墊片 | 聚四氟乙稀纏繞墊片 |
高溫止回閥 安裝尺寸對照表：
型號 | 公稱通徑 | 尺寸 | ||||||||
L | D | D1 | D2 | D6 | b | Z-фd | D0 | H | ||
H44H-16C | 40 | 200 | 145 | 110 | 85 | - | 16 | 4-ф18 | 160 | 150 |
50 | 230 | 160 | 125 | 100 | - | 16 | 4-ф18 | 185 | 160 | |
65 | 290 | 180 | 145 | 120 | - | 18 | 4-ф18 | 215 | 175 | |
80 | 310 | 195 | 160 | 135 | - | 20 | 8-ф18 | 230 | 180 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 8-ф18 | 260 | 210 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 8-ф18 | 320 | 235 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 8-ф23 | 350 | 250 | |
200 | 550 | 335 | 295 | 265 | - | 26 | 12-ф23 | 420 | 330 | |
250 | 650 | 405 | 355 | 320 | - | 30 | 12-ф25 | 480 | 380 | |
300 | 750 | 460 | 410 | 375 | - | 30 | 12-ф25 | 520 | 410 | |
350 | 850 | 520 | 4870 | 435 | - | 34 | 16-ф25 | 600 | 490 | |
H44H-25 | 40 | 200 | 145 | 110 | 85 | - | 18 | 4-ф18 | 160 | 150 |
50 | 230 | 160 | 125 | 100 | - | 20 | 4-ф18 | 185 | 160 | |
65 | 290 | 180 | 145 | 120 | - | 22 | 8-ф18 | 215 | 175 | |
80 | 310 | 195 | 160 | 135 | - | 22 | 8-ф18 | 235 | 185 | |
100 | 350 | 230 | 190 | 160 | - | 24 | 8-ф23 | 270 | 220 | |
125 | 400 | 270 | 220 | 188 | - | 28 | 8-ф25 | 340 | 248 | |
150 | 480 | 300 | 250 | 218 | - | 30 | 8-ф25 | 375 | 276 | |
200 | 550 | 360 | 310 | 278 | - | 34 | 12-ф25 | 435 | 350 | |
250 | 650 | 425 | 370 | 332 | - | 36 | 12-ф30 | 515 | 410 | |
300 | 750 | 485 | 430 | 390 | - | 40 | 6-ф30 | 550 | 430 | |
350 | 850 | 550 | 490 | 448 | - | 44 | 16-ф34 | 620 | 466 | |
H44H-40 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-ф18 | - | - |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 185 | 169 | |
65 | 290 | |||||||||
<
<
<
<
<
<
<
<
<
<
