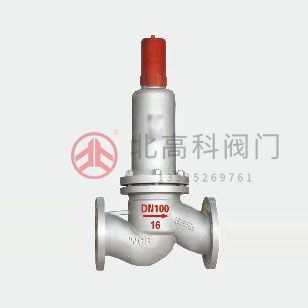

AH42F型安全回流閥適用于液化石油氣罐泵出口的液相回流管道上。當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保障設備和管路的安全運行。
主要連接尺寸：
公稱通徑 Nominal DN(mm)Diameter | 尺寸Dimension | ||||||
| D | K | g1 | b | Z-φd | L | ≈H | |
40 50 65 80 100 150 | 150 160 180 195 215 280 | 110 125 145 160 180 240 | 85 100 120 135 155 210 | 16 16 20 20 22 24 | 4-18 4-18 4-18 8-18 8-18 8-23 | 200 230 290 310 350 480 | 346 346 440 537 548 706 |
<
<
<
<
<
<
<
<
<
<
